Rakendus

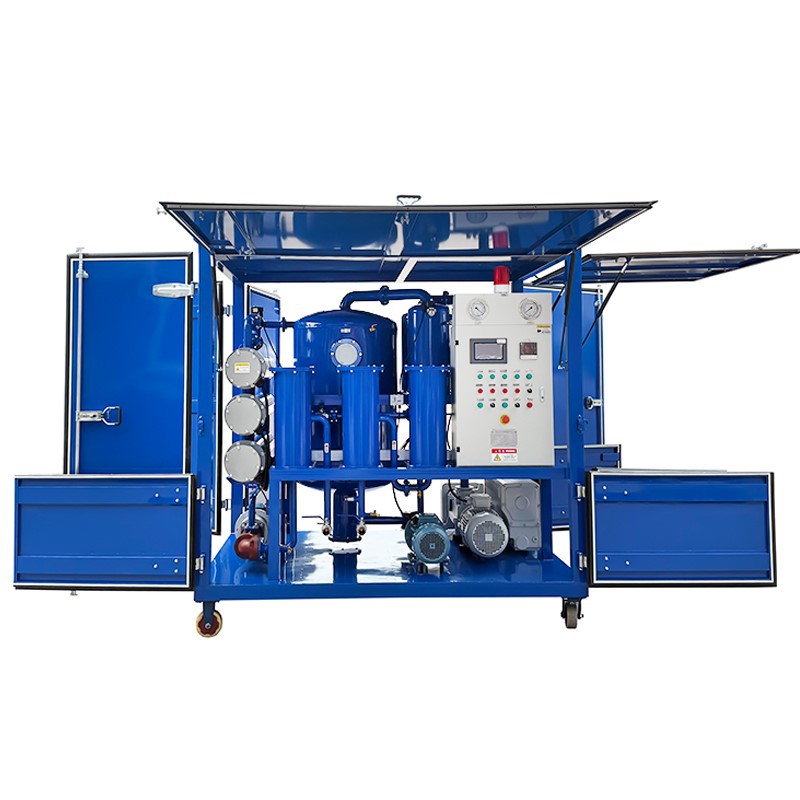

ZYD-W-seeria ilmastikukindel-dielektriline õlipuhasti
ZYD-W on suure jõudlusega-täielikult suletud tüüpi kaheastmeline vaakumdielektriline õlipuhasti, varustatud ilmastikukindla, tolmu- ja veekindla korpusega.
See on loominguline disain, mis tutvustab kodumaist ja rahvusvahelist kõrgtehnoloogiat, mida kasutatakse peamiselt trafoõli dehüdratsiooniks ja trafoõli degaseerimiseks, samuti muude elektriisolatsioonivedelike, näiteks silikoonvedelike, jaoks. Protsess ZYD-W suudab suurendada ja säilitada õli dielektrilist tugevust ning hõlmab vaba ja lahustuva vee, vaba ja lahustunud õhu ning gaaside ja muude tahkete osakeste eemaldamist. Standardne ZYD-W-süsteem on mõeldud õlide töötlemiseks töökodades, mahutites või otse trafodes (pingestatud või pingestatud{4}}trafod). See professionaaldielektriline õlipuhastisaab kasutada ka iseseisva vaakumallikana vaakumkuivatamise ja vaakumõlitamise funktsioonidega, realiseerides isolatsiooniõli puhastamise mitme stsenaariumiga -stsenaariumi.
Klientide erivajaduste rahuldamiseks töötame välja:
- ZYD kaheastmeline vaakumtrafo õlipuhasti
- ZYD-PLC täisautomaatne trafoõli filtreerimisseade
- ZYD-W täielikult suletud dielektriliste vedelike töötlemise seadmed
- ZYD-M välistingimustes kasutatav mobiilne trafoõlipuhastusjaam
Eelised
- Tehas tarnitakse töövalmis.
- Teostage erinevat tüüpi isolatsiooniõlide degaseerimise, veetustamise ja filtreerimise läbilaskevõime elektritrafodes ja kaitselülitites ühe või mitme käiguga
- Taimel ZYD{0}}W on kaks vaakumpumpa (üks on vaakumpump, teine on juurevõimenduspump), mis võivad vaakumi väärtust oluliselt parandada. Veenduge, et töödeldud õli{2}}veesisaldus oleks alla 3 PPM.
- Kõik ZYD-W tüüpi õlipuhastusjaamad on varustatud automaatse vahutamisvastase-tõrjesüsteemiga.
- Tehas on varustatud sisseehitatud{0}}juhtimis- ja ohutusseadmetega, mis tagavad maksimaalse töökindluse.
- Minimaalne energiatarve optimeeritud degaseerimise kaudu (suurepärane efektiivsustegur).
- Standardne filtrikorpus 5 mikronitele, 20 mikronitele ja 80 mikronitele filtrikassettidele.
- Peenfiltri kassettide saasteastme automaatne järelevalve
- ZYD-W suudab elektriseadmete (nt trafo) vaakumi eraldi tühjendada. Samuti saab seda kasutada elektriseadmete kuivatamiseks ja õli sisestamiseks elektriseadmetesse vaakumolekus.
10.Masin kasutab topelt-infrapuna-vedeliku automaatkontrollerit, rõhu automaatset-kaitset, mis tagab masina töötamise võrgus 150 tundi järjest ilma inimeseta. Seega on tegu töökindla ja väga automaatse masinaga.
11. Võtta kasutusele blokeeritud kaitsesüsteem, mis ühendab õlipumba, küttekeha ja vedeliku tasemeanduri, vältides tühja kuumutamist, tühja pumpamist, õlileket ja elektrileket. Rikke korral lülitub masin automaatselt välja.
12. Kohapeal töötamise-funktsioonid, vaakumkuivatus ja vaakumõlitamine
Valikulised funktsioonid
- Täisautomaatne töö, mida juhib Siemens Brand PLC (programmeeritav loogikakontroller)
- Voolumõõtur õli mahu ja tööaja automaatseks arvutamiseks ja registreerimiseks
- Pidev võrgus olev niiskusesisaldus õlimõõturis (mudel PTT-001)
- Pidev võrgus olev niiskus ja osakesed õlimonitoris (mudel PTT-M)
- Metallist ilmastikukindel korpus, mis hoiab ära vihma, päikese, tolmu jne,
- Ühe-/kaheteljeline{0}}teljega maanteel sobiv haagis välitingimustes kasutamiseks
- Pirani digitaalne vaakummõõtur
- Spetsiaalse mullaga regenereerimissüsteem TPBZ võib eemaldada happesuse, muda, muud lahustuvad õli lagunemissaadused ja värvimuutused
Tehnilised parameetrid
|
Parameetrid |
Üksus |
ZYD-W -30 |
ZYD-W-50 |
ZYD-W -100 |
ZYD-W -150 |
ZYD-W -200 |
ZYD-W -250 |
ZYD-W -300 |
|
|
Voolukiirus |
L/min |
30 |
50 |
100 |
150 |
200 |
250 |
300 |
|
|
Voolukiirus |
L/H |
1800 |
3000 |
6000 |
9000 |
12000 |
15000 |
18000 |
|
|
Töötav vaakum |
MPa |
-0.08 - -0.099 |
|||||||
|
Töörõhk |
MPa |
Väiksem või võrdne 0,3 |
|||||||
|
Temperatuurivahemik |
kraadi |
20 - 80 |
|||||||
|
Võimsus |
AC380V/50HZ/3Ph 5 juhe (kohandatav) |
||||||||
|
Töömüra |
dB(A) |
68 |
70 |
70 |
75 |
75 |
75 |
75 |
|
|
Küttevõimsus |
kW |
24 |
36 |
72 |
96 |
120 |
140 |
180 |
|
|
Koguvõimsus |
kW |
27 |
40 |
80 |
104 |
130 |
150 |
196 |
|
|
Sisse-/väljalaskeava |
mm |
φ25 |
φ32 |
Φ38 |
Φ45 |
φ50 |
φ60 |
φ63 |
|
|
Kaal |
kg |
600 |
800 |
1200 |
1400 |
1500 |
1700 |
1900 |
|
|
Üldiselt |
L |
mm |
1550 |
1650 |
1900 |
2000 |
2100 |
2150 |
2200 |
|
W |
mm |
1100 |
1250 |
1350 |
1400 |
1500 |
1550 |
1600 |
|
|
H |
mm |
1850 |
2000 |
2100 |
2050 |
2150 |
2150 |
2200 |
|
|
Indeks pärast filtreerimist |
Läbilöögipinge |
kV |
Suurem või võrdne 75-ga |
||||||
|
Niiskuse sisaldus |
PPM |
Väiksem või võrdne 3-ga |
|||||||
|
Gaasisisaldus |
% |
Väiksem või võrdne 0,1 |
|||||||
|
Lisandite suurus |
mikronit |
Vähem kui 1 või sellega võrdne (vaba süsinikku pole) |
|||||||
|
Väärtus |
% |
98 |
|||||||
|
Puhtus |
NAS1638 |
Väiksem või võrdne 6 |
|||||||
